آلة قطع ولف وتشبيك أوتوماتيكية ACE0001

Name: آلة قطع ولف وتشبيك أوتوماتيكية ACE0001
Brand: شيامن جينغوي - مُصَنِّع آلات لف وربط اللفائف
SKU: ACE0001
Availability: InStock
Rating: 5 (1 reviews)

موديل المنتج: ACE0001
قطر خيوط آلة اللف الأوتوماتيكية: 1.0 ~ 5.0 مم سرعة التغذية: ≤2.0 م / ث لف: 70 ~ 100 مم طول اللف: 5 ~ 30 م معدل الإنتاج: 2 ~ 5 قطعة / دقيقة (بطول 15 م ) المشغل المطلوب: 1 شخص (يمكن أن يعمل 2 ~ 4 وحدات) طول الماكينة: 1350 مم عرض الماكينة: 650 مم ارتفاع الماكينة: 1700 مم وزن الماكينة: حوالي 300 كجم مزود الطاقة: 1 مرحلة تيار متردد 220 فولت 50 هرتز 2 كيلو واط هواء مضغوط: 0.4 ~ 0.6 ميجا باسكال 1 م 3 / ساعة
اطلب عرض سعر الآن

وصف تفصيلي

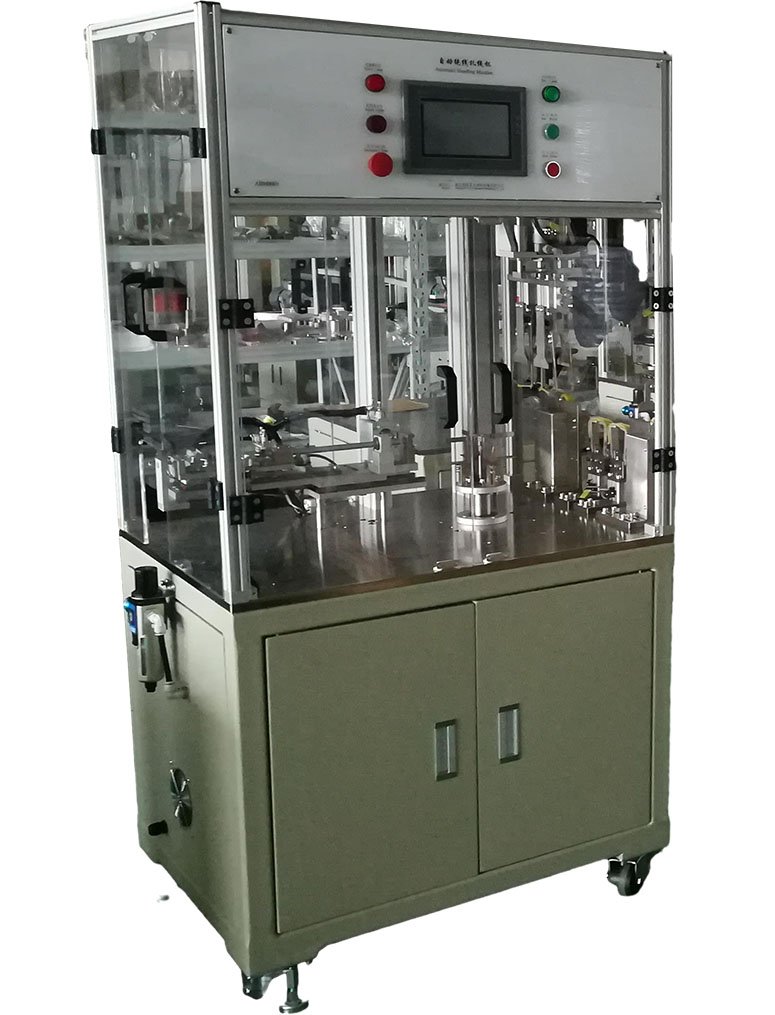

آلة اللف واللف الأوتوماتيكية ACE0001
الماكينة المميزة
ACE0001 يتم تطبيق آلة اللف والربط الأوتوماتيكية بشكل أساسي لقطع الطول الثابت والرياح وربط الخيوط البلاستيكية ، مثل خط تشذيب العشب وشعيرات النايلون الأحادية. يمكن للآلة قطع منتجات الرياح والرياح والتفريغ البلاستيكية تلقائيا من خلال إعداد المعلمة ونظام PLC ، وهو تكلفة يدوية منخفضة وقدرة إنتاجية عالية. هناك حاجة إلى شخص واحد لتشغيل الماكينة ويمكن تحقيق الإنتاج من خلال توفير الكهرباء والهواء المضغوط.
1. واجهة آلة الإنسان لشاشة تعمل باللمس. التحكم المركزي عملية مريحة إعداد المعلمة العرض المرئي.
2. وفقا لمعلمة الإعداد ، يمكن للآلة أن تتطابق تلقائيا مع العملية وحساب الإخراج تحت نظام PLC.
3. يمكن لنظام الكشف الكهروضوئي الكشف تلقائيا عن النقص والانسكاب وعدم وجود ظروف الأسلاك والتنبيه وإيقاف الإنتاج.
4. وظيفة حماية السلامة والإنذار الكاملة. حماية مزدوجة للكهرباء والآلات وهي آمنة وموثوقة.
تكوين
الماكينة 1. وحدة التغذية.
2. وحدة القطع.
3. وحدة اللف.
4. التثبيت وحدة.
5. وحدة النقل.
6. وحدة الإطار.
7. البرنامج ونظام التحكم الكهربائي.
مبدأ تشغيل
الآلة 1. تقوم وحدة التغذية بتغذية الأسلاك من خلال عجلات دقيقة يتم تشغيلها بواسطة محرك متدرج.
2. وحدة القطع تقطع الأسلاك من خلال قاطع السبائك الذي يسترشد بدليل خطي ومدفوع بالأسطوانة.
3. وحدة اللف مدفوعة بمحرك متدرج وتغذية المطابقة ، ولف وحركة عبور.
4. وحدة ربط مدفوعة بمحرك متدرج وتلفق المنتج في محطة مزدوجة.
الرسم
الفني المقدم 1. دليل التشغيل.
2. رسم تجميع الآلة.
3. الرسم الهوائي والتحكم.
4. الرسم الكهربائي والتحكم.
5. قطع الغيار وقائمة قطع الغيار.
قطر خيوط المعلمة
الأساسية
للماكينة: 1.0 ~ 5.0 مم
سرعة التغذية: ≤2.0 م / ث
لف: 70 ~ 100 مم
طول اللف: 5 ~ 30 م
معدل الإنتاج: 2 ~ 5 قطعة / دقيقة (بطول
15 م) المشغل المطلوب: 1 شخص (يمكن أن تعمل 2 ~ 4 وحدات)
طول الجهاز: 1350 مم
عرض الماكينة: 650 مم
ارتفاع الماكينة: 1700 مم
وزن الجهاز: حوالي 300 كجممزود
الطاقة: 1 مرحلة تيار متردد 220 فولت 50 هرتز 2 كيلو واط
هواء مضغوط: 0.4 ~ 0.6 ميجا باسكال 1 م 3 / ساعة
