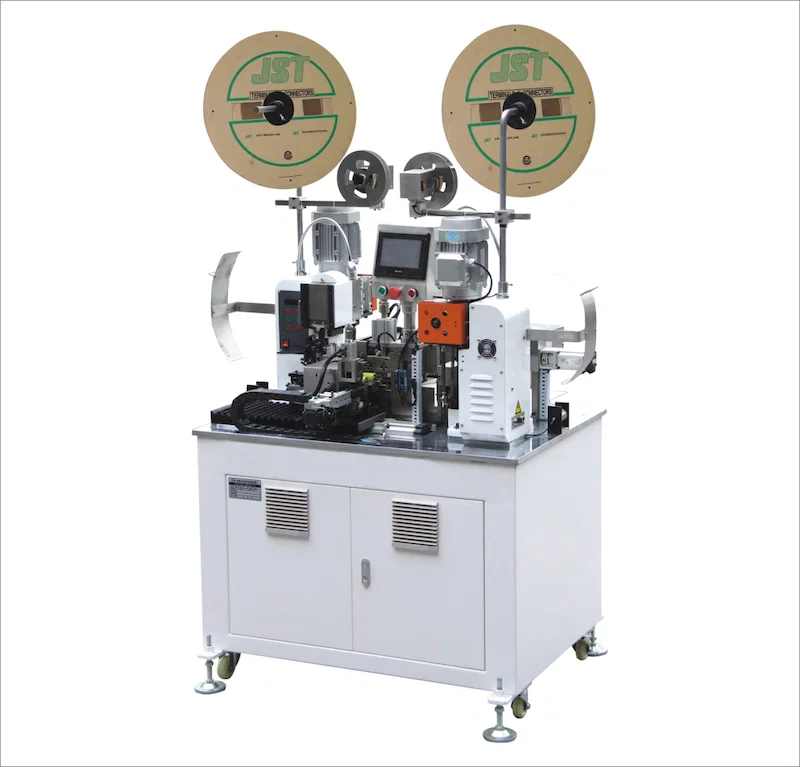

آلة كبس كابلات مسطحة مزدوجة الأطراف أوتوماتيكية WPM-SP20

وصف تفصيلي

آلة العقص الكابلات المسطحة ، آلة العقص كابل الشريط, آلة العقص كابل الشريط مزدوج الرأس

ملامح

1: تعتمد هذه الآلة على نظام التحكم الياباني باناسونيك وسيرفو باناسونيك لتحقيق الدقة والكفاءة العالية والاستقرار.

2: اضبط عن طريق التحكم في شاشة اللمس ، بما في ذلك طول الخط ، وطول التجريد ، وموضع المحطة الطرفية ، وما إلى ذلك ، وجميع شاشات اللمس

التعديلات; سيتم رؤية عملية التشغيل بأكملها في لمحة ، ويمكن تشغيل أجهزة متعددة بواسطة شخص واحد.

3: وظيفة المنتج: محطة العقص المزدوجة الطرف ؛ عند تطبيقه على الكابل ، يمكن معالجة السلك الإلكتروني على هذا الجهاز ، دون الحاجة إلى استبدال الملحقات ، يمكن إجراء تعديلات طفيفة فقط ، وتحقيق آلة متعددة الأغراض ، وتقليل الاستثمار في المعدات.

4: نموذج طرفي قابل للتطبيق ، PH ، XH ، ZH ، SCN ، SM ، VH ، DuPont ، وعقص طرفي مستمر آخر.

5: استقرار جيد ، واستخدام عمود غريب الأطوار ، والضغط الطرفي المتوازن ، والضغط الأنيق ، والعائد العالي ، وهيكل نقل الكاميرا ،

التحكم في حركة التفرع مستقرة وسريعة.

6: كفاءة عالية ، يمكن أن تصل سرعة الضغط إلى 22000 قطعة H (كحد أقصى) ، ويمكن للآلة أن تعمل على مدار 24 ساعة.

7: وظيفة خاصة:

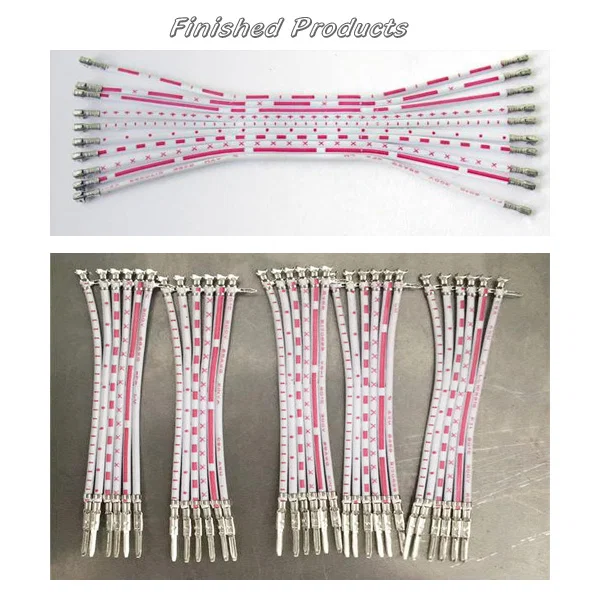

(1) يمكن لكابل 2pin إخراج 5 قطع في نفس الوقت.

(2) يتم فصل الأطراف A و B بنهايات ضغط موجبة وسالبة ، ويمكن تجريد الانحناء من النصف أو بالكامل.

(3) العقص التوجيه ، العقص ثنائي الطرفين ، العقص أحادي الطرف ، العقص الفاصل الزمني ، العقص الإيجابي والسلبي ، إلخ.

8: التكليف: التكليف بسيط ، مع تحكم مؤازر كامل في تسليم الأسلاك ، وطول الفرع ، والقطع ، والتجريد.

مواصفات

قيمة السلعة

مكان المنشأ الصين

استعمال: قطع تجريد العقص

الضمان 1 سنة

الكفاءة 22000 قطعة / ساعة (20 دبوس)

طول القطع 55-850 مم حسب الطلب

طول التجريد الجانب A 0-7 مم ، الجانب B 0-9 مم

سلك قابل للتطبيق من كابل OD 0.8-2.0mm

أقصى عرض للكابل 20 مم

الحد الأقصى لدبوس الكابل 20 سنا

كابل الشريط بقطر السلك 28-18AWG ، سلك واحد

قوة العقص 1.5T / 2T حسب الطلب

نقطة البيع الرئيسية هي تغذية التحكم في محرك سيرفو ، والتقسيم ، والقطع ، والتجريد.

حجم الماكينة L1800 * W1400 * H1550mm

الوزن الصافي 450 كجم

الجهد AC220V 50HZ

قوة 4 كيلو واط

مصدر الهواء 0.4-0.6 ميجا باسكال

مساحة التثبيت 2000 * 3000 مم

مستوى بيئة العمل والأرض القوية ، المستوى والأرض القوية ، المستوى الجاف والأرض القوية ، المستوى والأرض القوية ، المستوى الجاف والأرض القوية ، المستوى والأرض القوية ، المستوى الجاف والأرض القوية ، المستوى والأرض القوية ، الجافة ، بدون أشعة الشمس المباشرة
